一、主要用途
       主要适用于制药、食品、化工等工业部门对液料的浓缩。并且亦能回收酒精和简单的回流提取。

二、结构
       本设备主要包括浓缩罐、冷凝器、汽液分离器、二类冷凝器、冷却器、受液桶六个部件组成，由不锈钢制造。浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式。

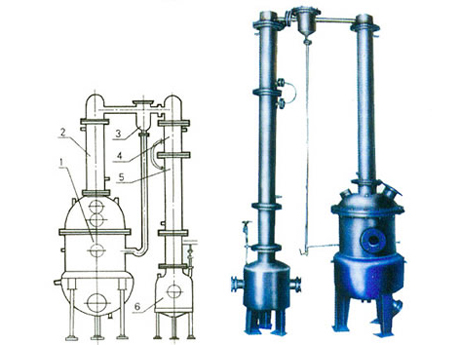

1、浓缩罐  2、冷凝器  3、汽液分离器  4、二类冷凝器  5、冷却器  6、受液槽

三、主要技术参数

	50	100	200	300	500	700
蒸汽压力 Mpa	≤0.15	≤0.15	≤0.15	≤0.15	≤0.15	≤0.15
真空度 mmHg	≤700	≤700	≤640	≤640	≤600	≤600
加热面积 m²	0.4	0.59	0.8	1.1	1.45	1.8
冷凝面积 m²	1.2	1.7	2.45	3.0	3.2	3.6
冷却面积 m²	0.25	0.35	0.4	0.6	0.7	0.85
受热槽容积 L	15	45	60	76	100	125
设备净重	~350	~450	~550	~650	~800	~1000
外形尺寸 长×宽×高 mm	1200×600×2200	1350×750×2200	1700×800×2700	1700×1000×3400	2100×1200×3400	2400×1300×3400
