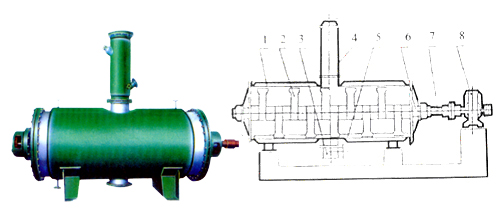

１、壳体　 ２、耙齿　 ３、出料装置　 ４、加料装置　 ５、粉碎棒
　 ６、密封装置　 ７、搅拌轴　 ８、传动装置

一、产品详情
       具有结构简单，操作方便，使用周期长，性能稳定可靠，蒸汽耗量小，适用性能强，产品质量好，特别适用于不耐高温、易燃、调温下易氧化的膏状物料的干燥设备，该机经用户长期使用证明是一良好的干燥设备。

二、原理
       被干燥物料从壳体上方正中间加入，在不断正反转动的耙齿的搅拌下，物料轴向来回走动，与壳体内壁接触的表面不断更新，受到蒸汽的间接加热，耙齿的均匀搅拌，粉碎棒的粉碎，使物料表面水分有利的排出，气化的水分经干式除尘器、湿式除尘器、冷凝器，从真空泵出口处放空。

三、结构
       真空耙式干燥机的主要部件。

四、适用物料
       泥浆状、高糊状、100目以下物料、各种颜料、泥头状物料、滤并、离心机滤并纯碱洗涤剂、碱石淀粉、染料、颜料、粘土灰等、粘土等、水泥等。

五、应用
       适当条件下应用
       100目以下物料 溶液 合成纤维、结晶 真空液、乳浊液 甘薯片、矿砂等 悬浮液

六、型号和技术特性

主要参数 型号	公称 容积	传热 面积	一次 装料	绝对工作压力		操作 温度	主轴 转速	材质	重量	电机 功率	外形尺寸 长×宽×高
				筒体内	夹套内
XPG0.5	0.5	1.86	0.2	0.021	0.686	435	15-20			注：3
										辅：5.5
XPG1	1	6	0.75	0.021	0.686	435	9	A3	3400	5.5	3700×945×3270
								1Cr18Ni9Ti	3300
XPG2	2	8	1.2	0.021	0.588	425	9	A3	4900	11	4570×1130×3455
								1Cr18Ni9Ti	4800
XPG3	3	11.5	11.5	1.021	0.588	425	9	A3	6400	15	6076×1130×2980
								1Cr18Ni9Ti	6300
